大型集中式地面并网光伏电站

发布日期:2018-06-08 00:00 来源:http://www.desunpv.com 点击:

 甘肃省张掖南滩20MWp并网光伏电站

  项目概况

  该项目站址位于甘肃省张掖市甘州区以南南滩150万千瓦光电产业园区一号场地,距张掖市区约31km.厂址中心地理位置约为东经100°24´19"、北纬34°41´19",海拔约1840m.

  张掖地区属于荒漠草原气候,夏季炎热,冬季寒冷,气候干燥,降水较少,蒸发强烈,日照长,温差大,风沙是该地区的主要气候特征。

  项目设计装机容量20MWp电站用地面积0.457km2。太阳能年利用峰值小时数1404.5h,运行期25年内年平均发电量2831.48万kW.h。

  太阳能资源

  张掖地区太阳能资源丰富,1982~2011年平均太阳总辐射量为6195.57MJ/㎡,太阳总辐射值大为6467.4MJ/㎡ (1997年), 小值为5930.57MJ/㎡ (2010年), 大值与小值的差值为536.83MJ/㎡,年际变化相对稳定。月均总辐射从2月开始急剧增加,5月达到大值(536.83MJ/㎡), 6~8月略有下降,9月以后开始急剧下降,冬季12月达到小值067.19MJ/㎡)。 1982~2011年平均日照时数为3071.8h, 日照百分比高,对比全国统一辐射资源分布情况,张掖地区属于辐射资源丰富地区。

  项目采用张掖气象站经推算得到的2002~2011年近10年的统一辐射资料作为计算的依据,选择工程代表年的年总辐射6210.81MJ/㎡,日照时数为3093.9h。

  工程地质

  a.站址区内发育有数条季节性洪水冲沟,星南北走向,深度一般约lm,后经过平整。该区第四系卵、砾石层厚度达700m,不存在压矿问题。

  b.站址区位于荒漠戈壁,地势相对平坦,地层自上而下分为两层:第四系全新统冲洪积(Q4al+p1)粉细砂层(1层)、卵石层(2层)。粉细砂层位于季节性冻土带内,卵石层承载力较好。太阳能电池板构架基础埋深大于1.3m。

  c根据《中国地震动反映谱特征周期区划图》(GB 18306-2011),厂区范围内没有全新世活动断层通过,属于抗震有利地段。

  d.场地土对混凝土结构具有弱腐蚀。

  e.根据区域地质资料和现场调查,站区范围内的地下水埋深大于30m,不考虑地下水对地基及基础的影响。

  f.根据《建筑地基基础设计规范》(GB 50007-2002)附录F,标准冻深为140cm。

  总体方案设计

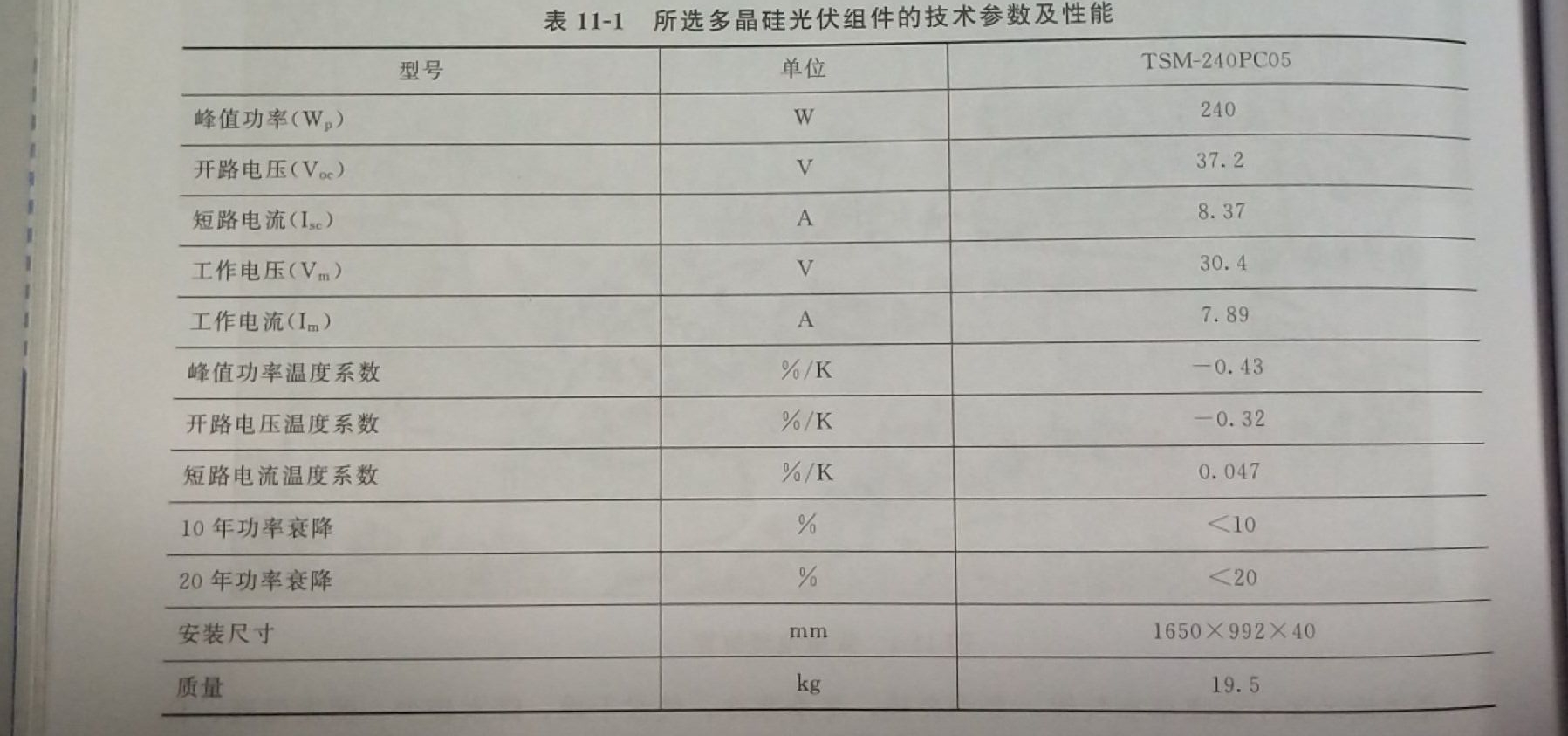

  本工程选用240Wp多晶硅光伏组件84000块,实际装机容量20.l6MWp,选用500kW逆变器40台,见表11-l。


  20MWp太阳电池阵列由20 个1MWp多晶硅组件子方阵组成。每个子方阵由2个500kWp方阵与逆变器组构成。每个方阵逆变器组由210路太阳电池组串单元并联而成,每个组串由20块光伏组件串联而成。

  各太阳电池组串按划分的汇流区并联接线,输人防雷汇流箱经电缆接人直流配电柜,然后经光伏并网逆变器逆变后的三相交流电经电缆引至35kV/0.27kV升压变压器(箱式升压变电站)配电装置后送至35kV配电室。

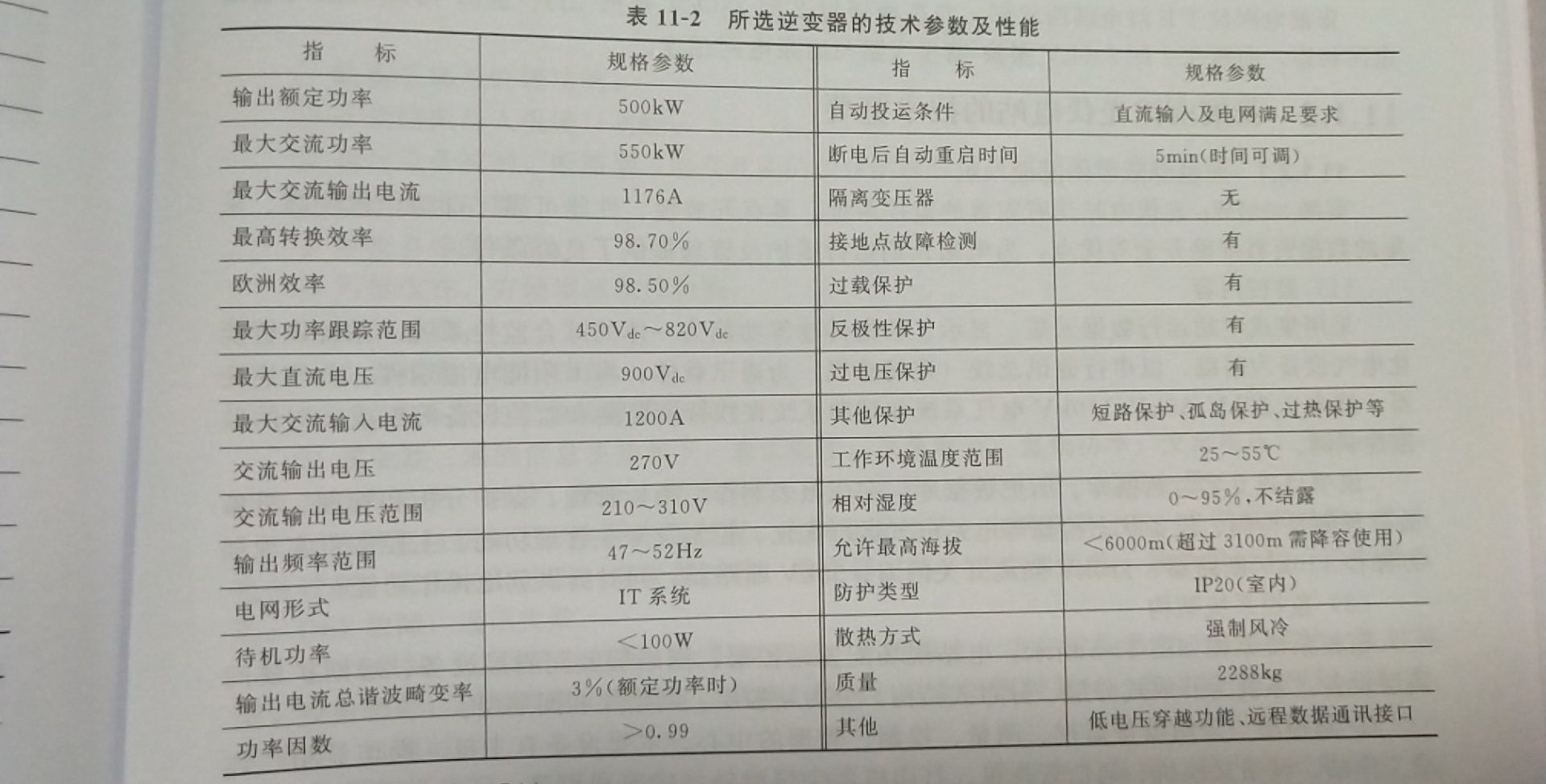

  经计算,组件倾角35,方阵南北间小间距为5.6m。电站总占地面积45.7km2,总体矩形布置南北约500m,东西长约1400m。管理区位于厂址西南角,占地面积6650m2。管理区主要布置有综合楼、综合配电室和综合水泵房等建筑物。综合配电室设有35KV综合配电室、继电器室、低压及厂用变电室。该项目所选逆变器的技术参数及性能见表11-2.
